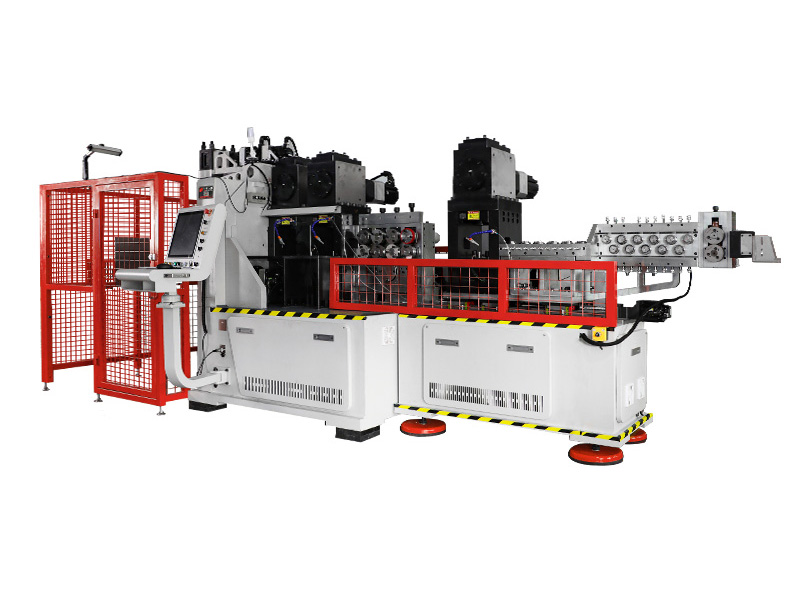

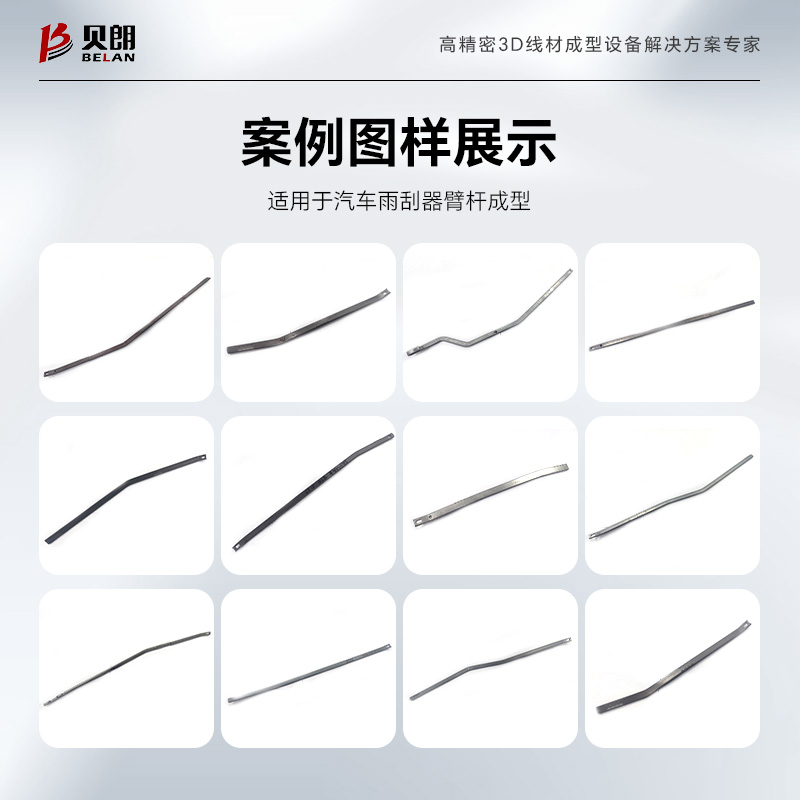

線徑種類：雨刮器臂桿
線經范圍：扁線：厚4mm*寬9mm
扁線：厚4mm*寬12mm
產品特點：折彎采用內外轉同步折彎，可折側彎，立彎，扭彎；切斷模組帶有預壓功能防止切口有毛刺，切口平整；設備自帶壓凸點，沖孔，壓LOGO，修披風（選配）；設備自帶輔助送線裝置一人可輕松跟換材料。
|
型號 |
BL-YG-12A |
||
|
控制軸數 |
12軸 |
||
|
生產線徑 |
扁線：厚4mm*寬9mm 扁線：厚4mm*寬12mm |
||
|
加工行程 |
500mm |
||
|
總功率 |
55.9kw |
||
|
送線電機功率 |
7.5KW |
||
|
轉臂電機功率 |
4.4kw*2 |
||
|
折角電機功率 |
4.0KW |
||
|
內扭點擊功率 |
2.5kw |
||
|
前后電機功率 |
1.8kw |
||
|
升降電機功率 |
4.0kw |
||
|
切刀電機功率 |
3.0kw |
||
|
切刀前后電機功率 |
1.8kw |
||
|
沖壓電機功率 |
7.5kw*3 |
||
|
工作電壓 |
三相380v（±20v） |
||
|
設備占地 |
12000mm*2500mm*2400mm |
||
|
主機重量 |
16000kg |
||
|
全自動送線架承重 |
1000kg |
1.折彎采用內外轉同步折彎，可折側彎，立彎，扭彎。
2.切斷模組帶有預壓功能防止切口有毛刺，切口平整。
3.設備自帶壓凸點，沖孔，壓LOGO，修披風（選配）。

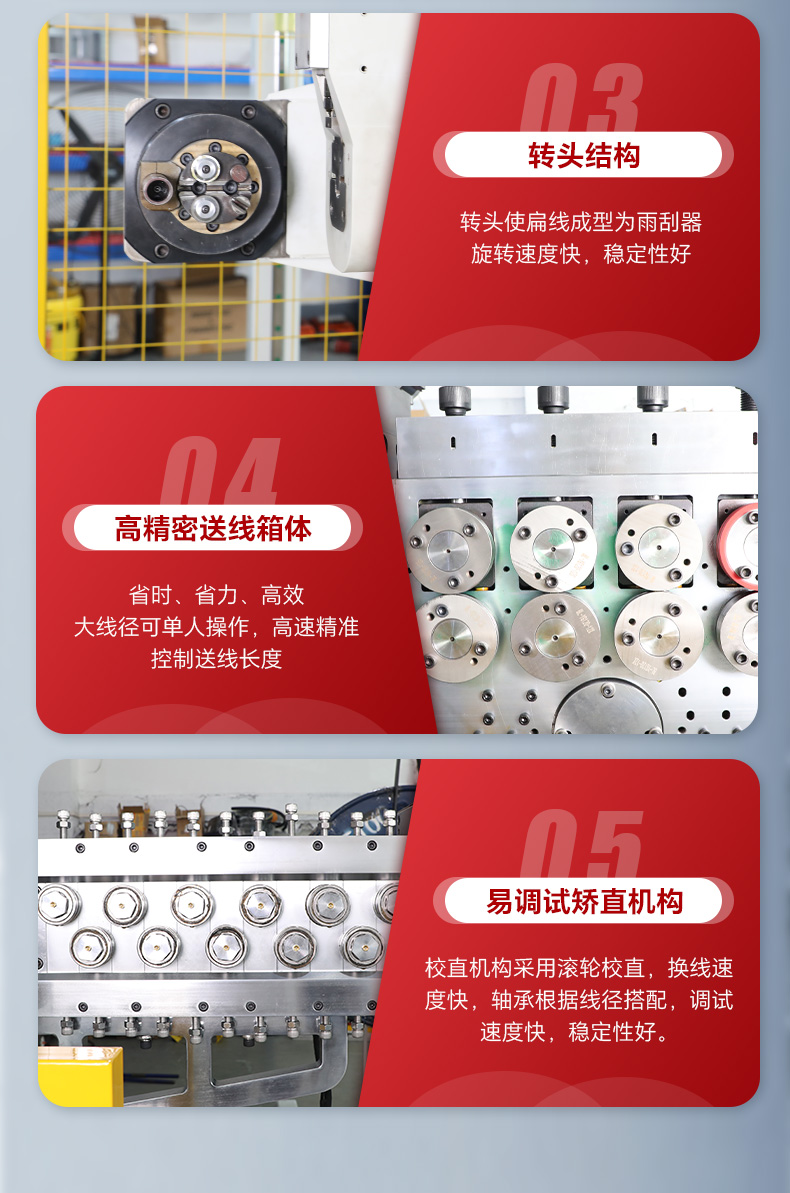

4.送線采用4組外徑120送線輪，送線自帶編碼器控制補償送線精度。
5.校直機構橫向立向11*2校直方式，校直軸承根據原材料仿形貼合校直，直線度完全符合行業產品要求。
6.設備自帶輔助送線裝置一人可輕松跟換材料。
7.送料架采用雙頭送料架，設備在自動生產時可同時安裝2卷材料，節省換料時間。
8.系統采用專用工控系統，操作簡單明了，自帶中英文界面（其它國家語言可定制）
主要部件
品牌
產地

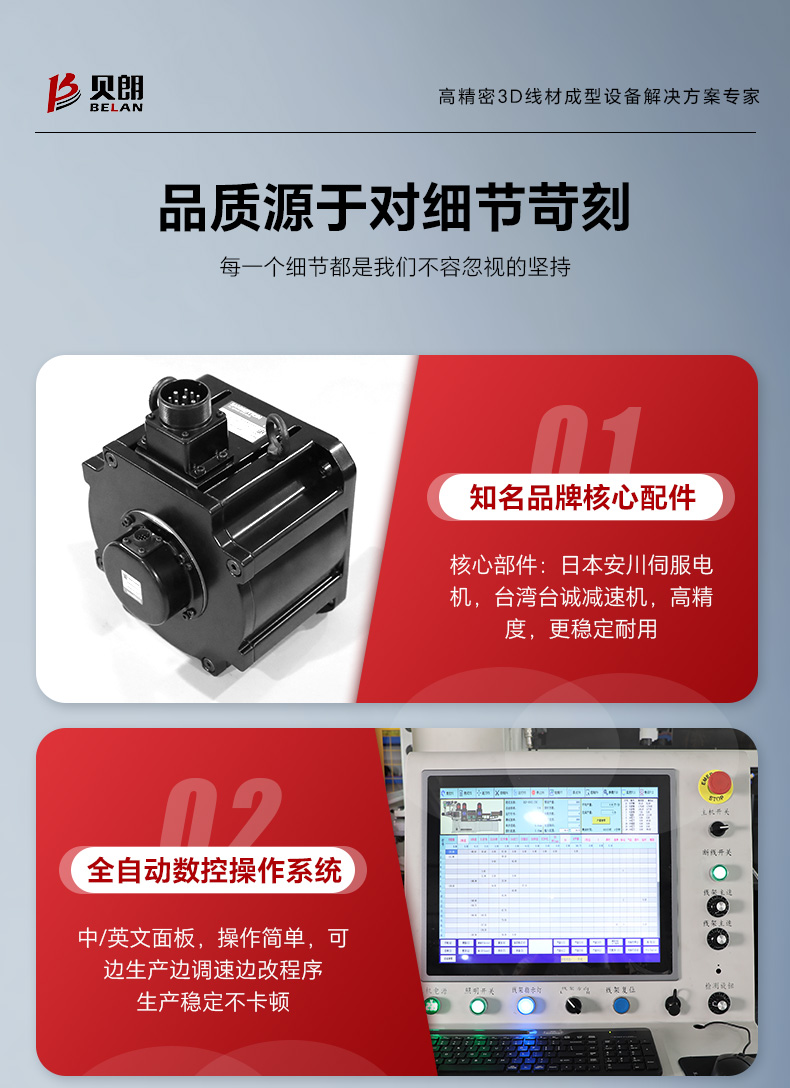

伺服電機
安川
日本
減速機
紐卡特
德國
轉臂減速機
CST
臺灣
軸承
NSK/IKO/SKF
日本
軸承
FAG
德國
絲桿導軌
上銀
臺灣
電腦系統
億圖
臺灣
開關電源
明緯
臺灣
變頻器
匯川
深圳
斷路器
施耐德
法國
交流接觸器
施耐德
法國
